一、方案概況

目前蓄電池普遍維護量較大、工作不到位、電池狀態監測難、不能及時發現故障蓄電池等一系列的問題。本方案是基于蓄電池智能參數傳感器設計的一套適用機房蓄電池監控的解決方案，可以實現在線監控不同型號的蓄電池單體的內阻、浮充電壓、電流和溫度以及均衡管理，實現廠區機房UPS蓄電池的智能化管理，省去了維保人員現場維保檢測的繁瑣性，提高廠區機房UPS供電系統的供電質量和管理水平，具有簡明實用、投資少等優點。

二、客戶需求

1、現有項目中，含27臺UPS，74組蓄電池、總計2964只12V蓄電池，實現在線采集蓄電池的單體電壓、單體溫度、單體內阻、蓄電池組總電壓和蓄電池組充放電電流。

2、在機房站點和監控中心后臺分別實現對本機房和總體蓄電池的集中監控。

3、預測蓄電池的監控狀態，及時發現落后電池并預警。

三、組網方案

針對武漢某機房蓄電池監控廠家，鈺鑫電氣技術團隊經過認真商討，決定為客戶采用以蓄電池智能參數傳感器、組電壓電流測量模塊、蓄電池在線監測裝置三部分構成的解決方案。

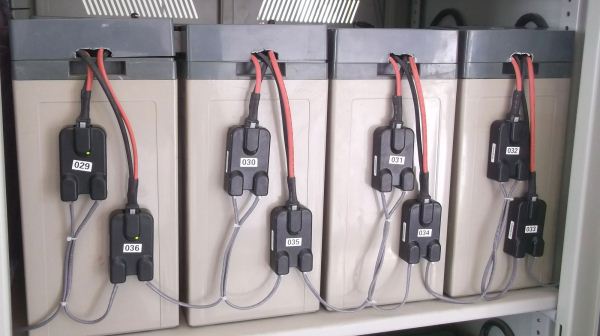

（1）74組共2964只12V蓄電池使用保定鈺鑫生產的蓄電池智能參數傳感器，其中每2只蓄電池標配一只蓄電池參數傳感器，采集每只單體蓄電池的電壓、溫度和內阻；

（2）總電壓、電流測量使用保定鈺鑫生產的YX-YLM電壓電流測量裝置，采集每組蓄電池組的總電壓、充放電電流；

（3）管理設備使用保定鈺鑫生產的YX-M05蓄電池在線監控裝置，其中每臺UPS管理的蓄電池組標配一臺蓄電池在線監控裝置，支持本地觸摸屏瀏覽、WEB局域網瀏覽、TCP-Modbus規約，可接入第三方平臺；

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
