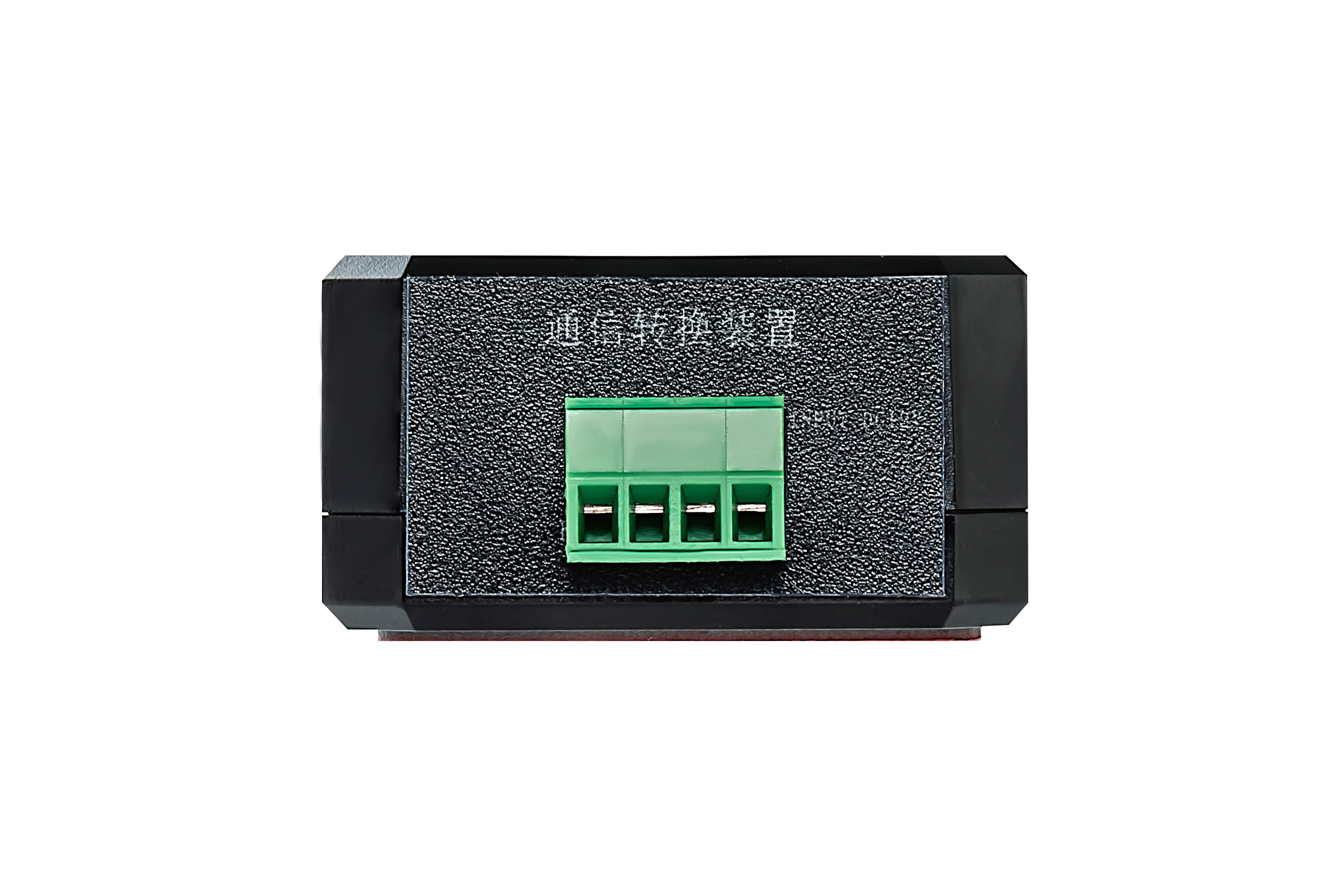

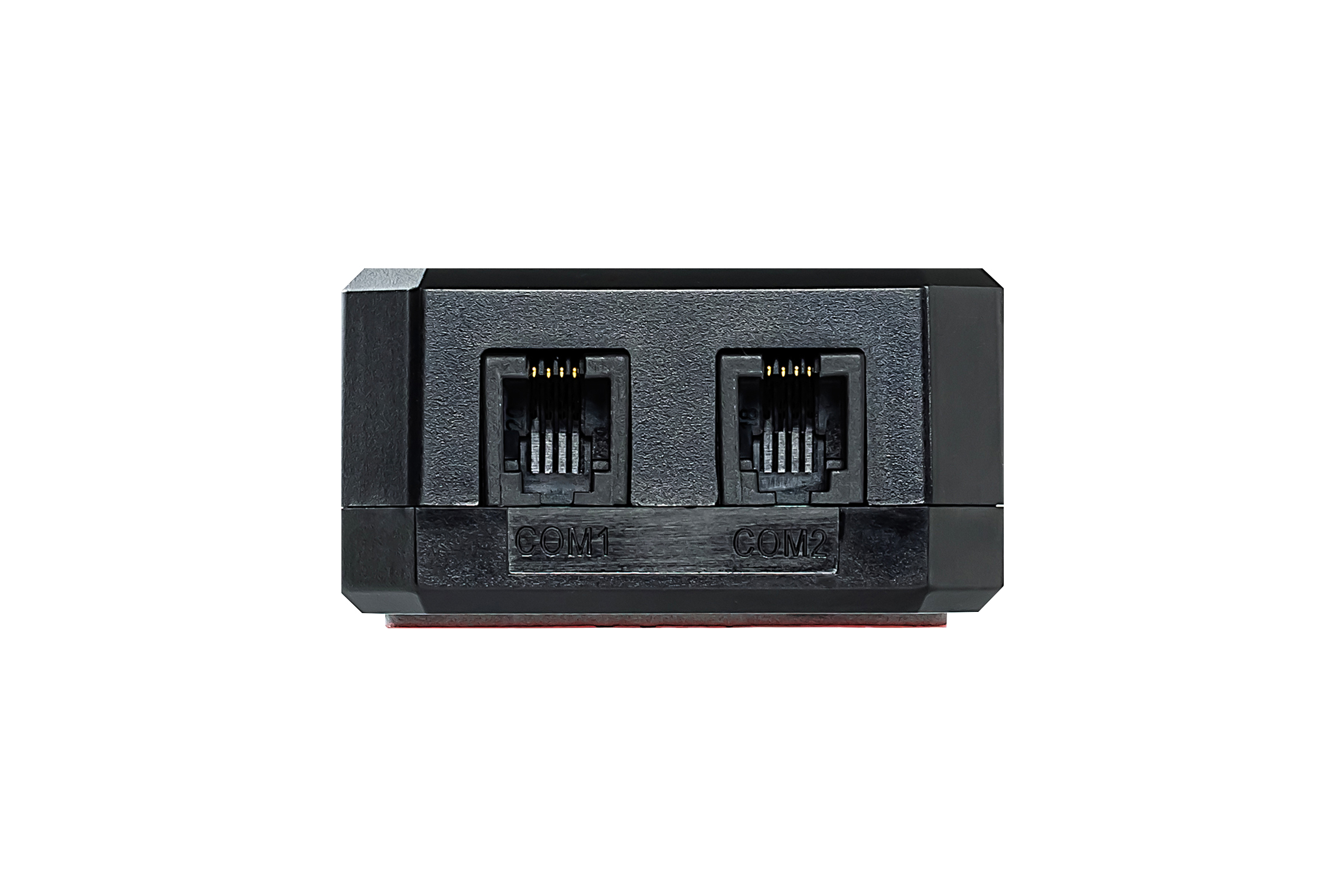

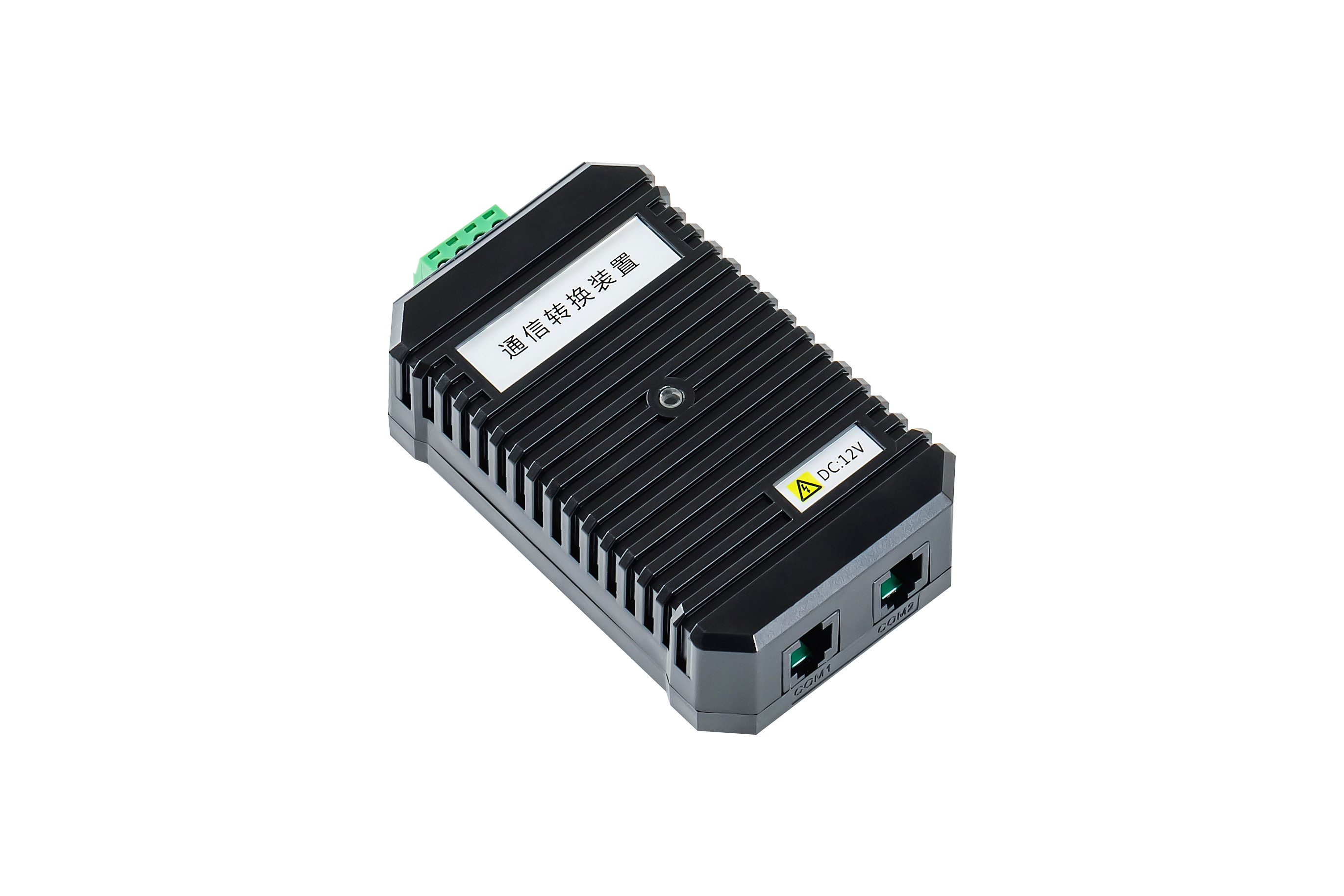

YX-C485-C 通信轉換裝置是鈺鑫電氣針對系統集成商客戶蓄電池監控需求研發的，配合蓄電池智能參數傳感器使用的專用產品。本裝置采用鋁型材外殼，體積小，重量輕，自帶 2 個 RJ11 通信接口，支持 485 接口級聯通信，主要用于 485 通訊與 SBUS 通訊之間的轉化，可將采集的蓄電池電壓、溫度、內阻、均衡充電狀態等參數，通過 RS485 接口方式，把蓄電池狀態參數上傳到上 位機或集成商客戶數據采集系統。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是配合鈺鑫智能蓄電池參數傳感器實現蓄電池“狀態保養”的優選配件。
YX-C485-C 型支持 485 接口透傳，通過蓄電池參數傳感器的規約，用戶直接與參數傳感器進行通信，采集蓄電池單體的電壓、溫度、內阻等信息，該方案最大化的降低用戶的接入成本，適用于電池?cái)?shù)量較少的電池監測需求場景。
◆雙電源設計，供電、通信電源雙路供電；
◆選用的電力專用電源，質量更穩定；
◆高 EMC 電磁兼容設計，惡劣環境下產品運行更穩定；
◆高通信接口耐壓設計，復雜通信情況下通信更穩定；
◆雙路 SBUS 環形通信設計，讓通信連接更可靠；
◆支持標準 485 接口輸出，方便用戶低成本接入系統；
◆支持通信協議開放，更快速方便接入集成商現有系統；
◆支持通信電路開放，深度支持集成商客戶產品開發；
◆電力系統高標準保護電路、隔離電路設計；
◆免費開放提供調試工具，提高傳感器模塊接入速度；
| 裝置名稱 | YX-C485-C 通信轉換裝置 透傳方式 |
| 工作電壓 | 12V |
| 輸入接口 | YX-SBUS 接口 |
| 輸入接口數量 | 2 路 |
| 輸出接口 | 485 接口 |
| 輸出接口數量 | 1 路 |
| 最大支持蓄電池參數傳感器數量 | 60 只（蓄電池傳感器地址不重復） |
| 工作溫度 | -40℃~75℃ |
| RS485 通信速率 | 9600bps |
| 通信接口 | SBUS 采集口 1 對 |
| 通信協議 | 485 通訊（EB90 規約） |
| 功 耗 | ≤2W |
| 工頻耐壓（不同回路間） | 2000Vrms/min |
| 快速瞬變 | A 級 |
| 絕緣耐壓 | 2000VAC |
| 耐久性（MTBF ） | 100,000 小時 |
| 外形尺寸 | 198*91*46 |
| 固定方式 | 3M 膠粘貼 |
| 工作環境溫度 | -30℃~+70℃ |
| 大氣壓力 | 79.5~110kPa |
| 相對濕度 | 5%~90% |
