一、存在問題

1、人工值守成本高、效率低；

2、無法在線監測每組或每節蓄電池的運行狀況；

3、并不能準時發現劣化蓄電池，安全隱患大；

4、難以追溯蓄電池的歷史數據和異常記錄，不能有效判斷出現蓄電池落后的原因；

二、客戶需求

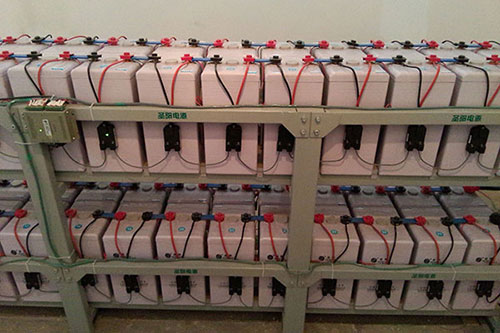

1、針對天津機房UPS蓄電池監測項目，2組64節12V蓄電池，在線監測蓄電池的電壓、內阻、極柱溫度、組電壓和充放電電流；

2、蓄電池內阻用單體蓄電池模塊采集的方式，實現蓄電池均衡管理功能；

3、測量數據采用標準Modbus通信協議接入到現有監控系統中；

4、預測蓄電池的監控狀態，及時發現落后電池并進行告警；

三、組網方案

機房UPS蓄電池監測系統由蓄電池監測模塊+組電壓電流測量裝置+485通信轉換裝置組成，針對天津機房蓄電池監測項目負責人，提出的需求和我們確定的組網方案：

（1）2組64節12V蓄電池采用保定鈺鑫電氣生產的YX-S121蓄電池監測模塊，在線監測每只單體蓄電池的電壓、內阻和極柱溫度；

（2）總電壓電流采用保定鈺鑫電氣生產的YX-YLM電壓電流測量裝置，在線監測每組蓄電池組電壓和充放電電流；

（3）通信設備采用保定鈺鑫電氣生產的485通信轉換裝置，采用標準的 model_bus協議，接入現有監控系統中；

四、方案總結

鈺鑫電氣蓄電池在線監測接入方案是針對現有機房監控系統沒有接入蓄電池監測產品而設計，可以對蓄電池的電壓、溫度、內阻、充放電電流等物理量進行遠程監控，配合相應的算法可實現蓄電池的均衡充電、蓄電池剩余容量SOC、蓄電池健康狀態SOH管理，進而實現蓄電池智能化管理，提高機房監控系統的功能豐富性，為用戶提供更有價值的服務。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
