近幾年來，隨著科技發展的需要，在各方面對蓄電池的應用也非常廣泛，而蓄電池應用的同時，也帶來了一系列的問題。在常見行業應用中，蓄電池內阻監測是通過專用設備來進行的。下面由鈺鑫電氣小編來解說常用的蓄電池內阻測量方法。

1、直流放電內阻測量法

根據物理公式Ｒ=Ｕ/Ｉ，測試設備讓電池在短時間內（一般為2～3秒）強制通過一個很大的恒定直流電流（目前一般使用40A～80A的大電流），測量此時電池兩端的電壓，并按公式計算出當前的電池內阻。

這種蓄電池內阻測量方法的精確度較高，控制得當?shù)脑?，測量精度誤差可以控制在0.1％以內。

直流放電內阻測量法的不足：

（1）只能測量大容量電池或者蓄電池，小容量電池?zé)o法在2～3秒鐘內負荷40A～80A的大電流；

（2）當電池通過大電流時，電池內部的電極會發生極化現象，產生極化內阻。故測量時間必須很短，否則測出的內阻值誤差很大；

（3）大電流通過電池對電池內部的電極有一定損傷。

2、交流壓降內阻測量法

因為電池實際上等效于一個有源電阻，因此我們給電池施加一個固定頻率和固定電流（目前一般使用1kHz頻率、50mA小電流），然后對其電壓進行采樣，經過整流、濾波等一系列處理后通過運行電路計算出該電池的內阻值。交流壓降內阻測量法的電池測量時間極短，一般在100毫秒左右。

這種蓄電池內阻測量方法的精確度也不錯，測量精度誤差一般在1％～2％之間。

此法的優缺點：

（1）使用交流壓降內阻測量法可以測量幾乎所有的電池，包括小容量電池。筆記本電池電芯的內阻測量一般都用這種辦法。

（2）交流壓降測量法的測量精度很可能會受到紋波電流的影響，同時還有諧波電流干擾的可能。這對測量儀器電路中的抗干擾能力是一個考驗

（3）用此法測量，對電池本身不會有太大的損害。

（4）交流壓降測量法的測量精度不如直流放電內阻測量法。

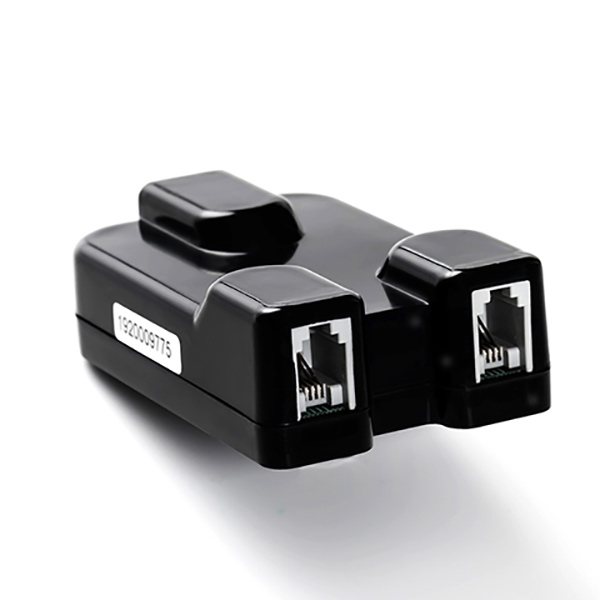

想要了解更多關于蓄電池監測模塊和蓄電池在線監測系統的信息，歡迎咨詢保定鈺鑫電氣科技有限公司！產品主要應用于電力、銀行、通信以及IDC數據機房等蓄電池監控領域。目前公司擁有YX-S、YX-M、YX-Y等多個系列幾十種型號的產品，可以針對不同行業用戶的定制產品解決方案。
