隨著電力行業的飛速發展，蓄電池生產廠家的良莠不齊，導致蓄電池未到使用壽命就提前出現故障。危難關頭蓄電池監測廠家應運而生，您了解蓄電池內阻監測模塊嗎？請聽鈺鑫電氣小編為您分析蓄電池內阻監測模塊的接線圖！
蓄電池內阻監測模塊可以實時準確地采集蓄電池的電壓、內阻、表面溫度等運行參數，有的用戶認為安裝蓄電池內阻監測傳感器非常難，現在一份關于蓄電池內阻監測模塊的接線圖讓你了解蓄電池內阻模塊的安裝是如此簡單！

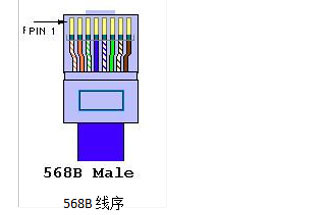

485通信轉換器通信接口是以標準485接口，接口線主要使用568B的線序，來制作網線。水晶頭的線序為1-橙白，2-橙，3-綠白，4-藍，5-藍白，6-綠，7-棕白，8-棕。

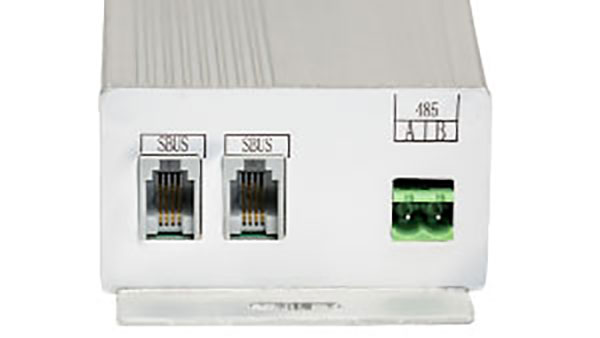

1.485通信轉換器是通過220V 供電，市電火線為-L，市電零線為-N；
2.SBUS接口可以與蓄電池內阻監測模塊相連，不用細分；
3.RS485通信轉換器與主機相連，棕白為-A，棕為-B。

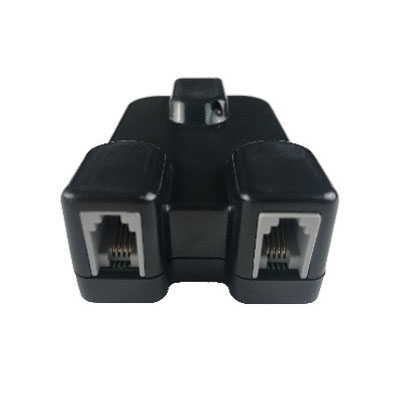

1.蓄電池內阻監測模塊有兩個SBUS接口，不用細分，與通信轉換器上的SBUS接口相連，蓄電池內阻監測模塊按照地址一次堿性串聯連接，當蓄電池內阻監測模塊超過30個時，要與通信轉換裝置形成回路。
2.蓄電池內阻監測模塊紅色和黑色連接線連接在蓄電池上，紅色線接蓄電池的正極，黑色線接蓄電池的負極，蓄電池內阻監測模塊首尾連接通信轉換裝置。
特別要注意：蓄電池的紅色和黑色接線不要接反了，不然會把蓄電池內阻監測模塊燒壞。
3.蓄電池內阻監測模塊與蓄電池連接后，路色的指示燈開始閃爍。
想要了解更多關于蓄電池監測模塊和蓄電池在線監測系統的信息，歡迎咨詢保定鈺鑫電氣科技有限公司！產品主要應用于電力、銀行、通信以及IDC數據機房等蓄電池監控領域。目前公司擁有YX-S、YX-M、YX-Y等多個系列幾十種型號的產品，可以針對不同行業用戶的定制產品解決方案。
