一、方案背景

蓄電池作為電源系統中不間斷供電的重要組成設備，被廣泛應用于銀行、電力、通信、軍事、航空、鐵路等各種行業。目前蓄電池運行中普遍存在著維護工作不到位、監測蓄電池狀態難、電池故障發現難、不能及時處理蓄電池故障等問題。因此蓄電池故障造成的經濟損失并引發的嚴重事故的案例時有發生。

保定鈺鑫電氣經過大量的實驗摸索，整合了多種國內外蓄電池的維護經驗，發現通過監測蓄電池內阻可以幫助用戶提早發現蓄電池組中的落后蓄電池，避免蓄電池故障造成的危險事故發生。因此保定鈺鑫電氣提出集成商客戶蓄電池監控解決方案，打破了蓄電池維護不到位的難題。

二、客戶需求

1、針對2組32只12V蓄電池實現在線采集蓄電池的電壓、溫度、內阻。

2、數據接入到現有的客戶監控系統，實現統一管理。

3、預測蓄電池的監控狀態，及時發現落后電池并預警。

4、均衡管理，實現對落后蓄電池的在線維護。

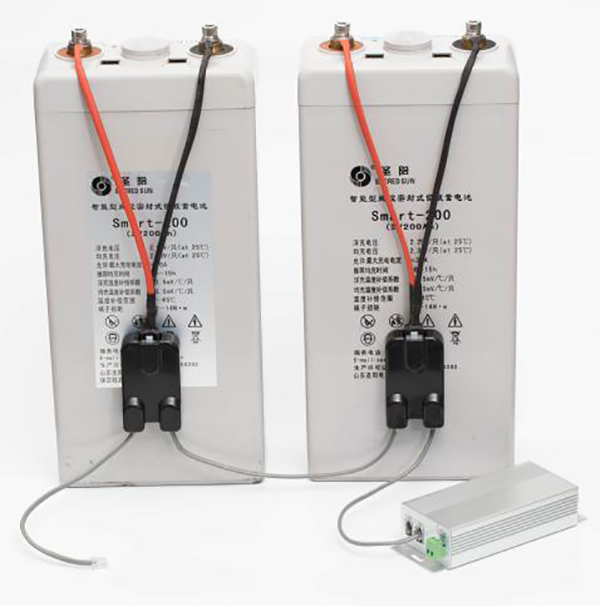

三、方案接線圖

方案接線圖

四、組網方案

系統由蓄電池參數傳感器、485通信轉換裝置兩部分組成。針對系統集成商客戶，提出的需求和我們確定的組網方案：

（1）2組32只12V蓄電池使用保定鈺鑫生產的蓄電池參數傳感器，采集每只單體蓄電池的電壓、溫度和內阻；

（2）通信設備使用保定鈺鑫生產的485通信轉換裝置負責協議轉換，采用標準的 model_bus協議，接入客戶現有集成商系統中；

五、方案總結

鈺鑫電氣蓄電池在線監測接入方案是針對系統集成商客戶現有系統沒有接入蓄電池監控產品而設計，可以對蓄電池的電壓、溫度、內阻等物理量進行遠程監控，配合相應的算法可實現蓄電池均衡充電功能，進而實現蓄電池智能化管理，提高系統集成商系統的功能豐富性，為用戶提供更有價值的服務。
