一、方案背景

閥控式鉛酸蓄電池在實際使用中，普遍存在蓄電池維護量大，蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題。為解決機房蓄電池監控和維護的難題，鈺鑫電氣專門研發出一套機房蓄電池在線監控系統，該系統可以在線監測蓄電池電壓、溫度、內阻、組電壓和充放電電流。實現蓄電池被動均衡功能，提前預估蓄電池的監控狀態，及時發現落后電池并進行預警，節約蓄電池維護成本，延長電池使用壽命。

二、客戶需求

1、針對機房系統6組192節12V蓄電池，在線監測蓄電池電壓、溫度、內阻、組電壓和充放電電流。

2、分布式采集蓄電池的內阻，實現蓄電池均衡充電管理。

3、24小時智能維護保障蓄電池，改善人工巡檢的繁瑣性。

4、提前預估蓄電池的監控狀態，及時發現并預警落后電池。

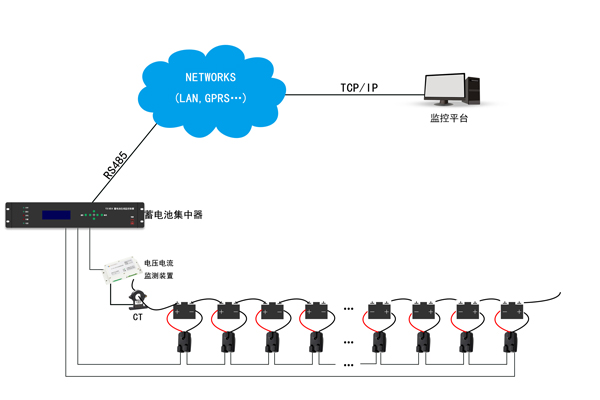

三、機房蓄電池在線監控方案接入圖

四、方案配置

機房蓄電池在線監控系統由蓄電池參數傳感器+組電壓電流監測裝置+蓄電池參數集中器三部分組成。針對江蘇機房系統集成商，提出的需求和我們確定的組網方案：

（1）6組192節12V蓄電池采用鈺鑫電氣生產的YX-S121蓄電池內阻傳感器，在線監測每只單體蓄電池的電壓、內阻和極柱溫度；

（2）組電壓電流監測裝置采用鈺鑫電氣生產的YX-YLM電壓電流監測裝置，在線監測每組蓄電池組電壓和充放電電流；

（3）管理設備采用鈺鑫電氣生產YX-M04蓄電池集中器，通過保安室和主監控室在線查看數據，并且以圖表、柱狀圖等形式實時顯示蓄電池的健康狀態，及時預測蓄電池的運行狀態并維護故障蓄電池。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。

鈺鑫電氣，源頭廠家，品質穩定可靠

咨詢熱線：0312-5901192
