隨著電力系統的快速發展，閥控式鉛酸蓄電池作為不間斷的供電系統，起著儲備電能，保證機房供電系統正常運行的關鍵作用，已經廣泛的應用于電力、通信、金融、石化、鐵路、航空、政府、國防等重要部門。但是閥控式鉛酸蓄電池在實際使用的1～4年后，普遍存在蓄電池容量下降過快，使用壽命短等事故。為此鈺鑫電氣專門研發出一套機房蓄電池在線監測系統，系統能夠在線監測蓄電池電壓、內阻、極柱溫度、組電壓和充放電電流。通過監測蓄電池的內阻，幫助工作人員提早發現落后電池，避免盲目更換電池，減少蓄電池維護更換成本。
1、針對現場2臺UPS，8組256節12V蓄電池，在線監測蓄電池電壓、內阻、極柱溫度、組電壓和充放電電流。
2、提前預估蓄電池的狀態，及時找出落后蓄電池。
3、延長電池使用壽命，節約蓄電池維護更換成本。
4、接入用戶現有的動環監控系統中，實現蓄電池集中管理。
1、單體蓄電池監測
每塊蓄電池單獨配一個蓄電池參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池內阻傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

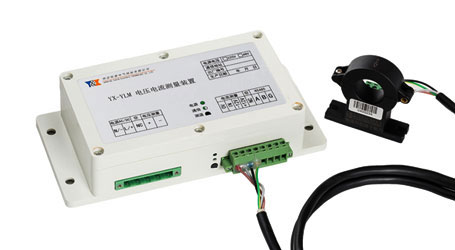

2、電池串電流、電壓采集裝置
每串蓄電池配備一個電壓電流采集裝置，可以采集單串蓄電池組的總電壓和電流。
3、sbus轉485模塊
每串蓄電池都有一個sbus轉485模塊，用于將每一串蓄電池的電壓、電流、內阻、溫度的sbus信號轉換成485信號。
4、集中器
集中器相當于帶本地顯示和存儲功能的小型電腦，可以對蓄電池組進行日常的數據采集和簡單的告警判別，可以接收電壓、電流測量裝置傳過來的信息，蓄電池監測單元直接通訊，具有TCP/IP網絡通訊接口接口。
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
